波形垫圈材料的选择

发布日期：[2021-01-12] 点击率：

在螺纹紧固件中因螺栓、螺钉、螺母的支承面不可能做得很大（受材料与工艺的限制），为减小承压面的压应力，保护被连接件的表面而采用垫圈。

　　为防止连接副的松动采用防松的弹簧垫圈和多齿形锁紧垫圈、圆螺母止动垫圈以及鞍形、波形、锥形弹性垫圈。

　平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。

　　弹簧垫圈的锁紧效果一般，重要部位尽量少用或不用，而采用自锁结构。对于用于高速拧紧（气动或电动）的弹簧垫圈，好采用表面磷化处理的垫圈，提高其减磨性能，否则易摩擦发热而烧坏或张口，甚至损坏被连接件表面。对于薄板连接处，不应采用弹簧垫圈结构。据统计，弹簧垫圈在汽车上使用得越来越少了。

　　齿形弹性垫圈中的连接齿形由于锁紧力大而且均匀，在汽车行业中使用较多，而间隔齿型的则少一些。

　　对于弹簧垫圈、弹性垫圈，根据国标，一般可选择 GB699-1999 《碳素结构钢》中的 60 、 70 钢和 65Mn 钢。

　　我国平垫圈标准共有9项，从2000-2002年分别批准发布了GB/T97.3－2000、GB/T5286－2001、GB/T95－2002、GB/T96.1－2002、GB/T96.2－2002、GB/T97.1－2002、GB/T97.2－2002、GB/T97.4－2002及 GB/T5287－2002 等平垫圈标准。

根据平垫圈性能等级，作者推荐使用材料：

　　对于100HV级的可选用ST12、ST13及Q235、Q215、Q195等等，表面硬度可达到 110HV 左右；

　　对于140HV级的可选用 08F、08Al及10、10F等等，表面硬度可达到140HV左右；

　　对于200HV和300HV级的应选用45、50、60、70钢或65Mn钢，可通过热处理淬火回火达到200～300HV和300～400HV技术要求。

　　由于根据标准对于100HV 、140HV级的平垫圈可用低碳钢制造。一般企业在选用材料时大多数是采用宝钢材料，便于冷冲压。

上一条：波形垫圈有什么作用
下一条：波形垫圈与普通垫圈有什么区别？

热门产品

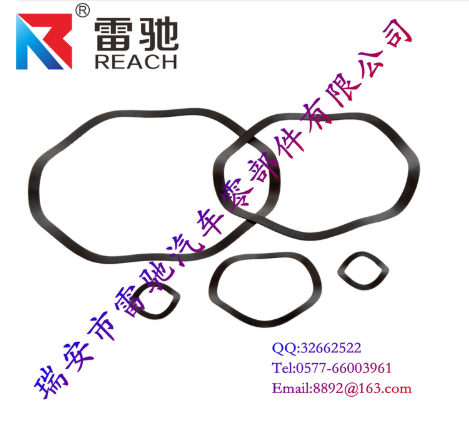

弹簧波形垫圈
